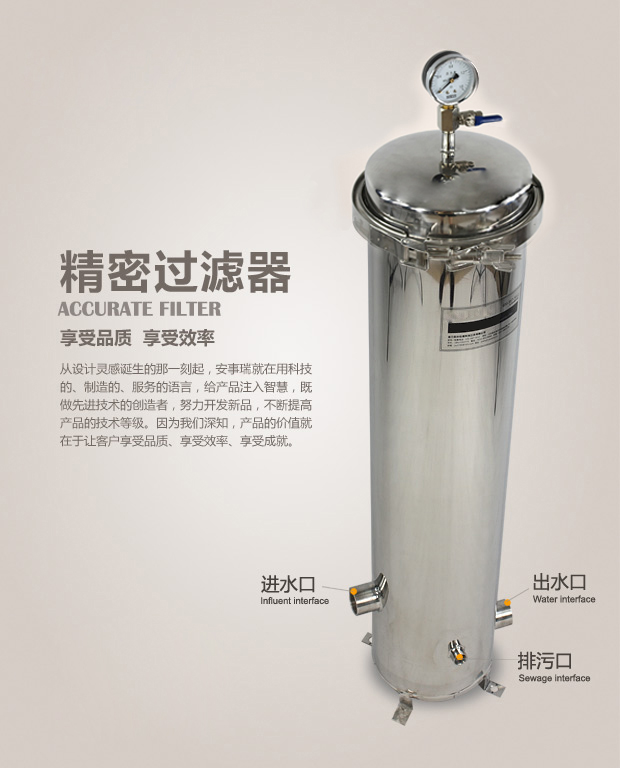

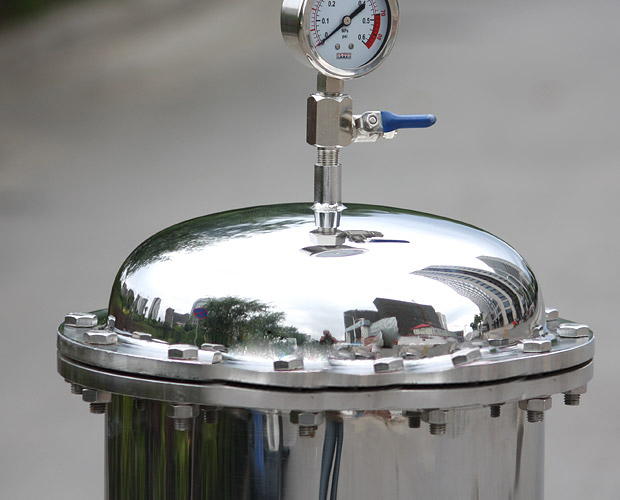

精密過濾器內裝線繞蜂房式濾芯或熔噴濾芯，用于飲用水、生活用水、電子、印染、紡織、環保等行業的生產用水過濾、酒精過濾、藥業過濾、酸堿過濾、反滲透RO膜前保安過濾，通量大、耗材成本低、外表拋光或亞光，內表面酸洗鈍化處理。進出口、排污管道配自動控制閥、控制器、可自動反沖冼。
主要技術參數：
·工作壓力：0.05MPa－0.6MPa
·工作溫度：5℃－40℃（特殊溫度可定做）
·濾芯接口：平壓式、插入式
·過濾精度：3μm－100μm
·濾芯數量：1芯－180芯
·濾芯長度：10”－50”
·單臺流量：0.1 m3/h －300 m3/h
·筒體材質：304、316L、Q235襯膠
三、精密過濾的工作原理
精密過濾是采用成型的濾材，原液通過濾材，濾渣留在濾材壁上，濾液透過濾材流出，從而達到過濾的目的。

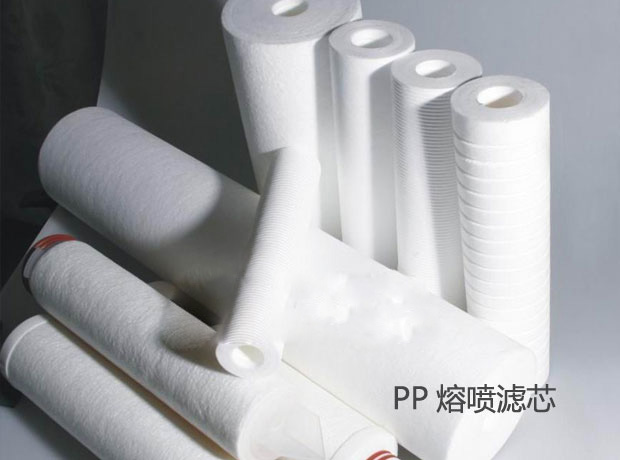

成型的濾材有：濾布、濾網、濾片、燒結濾管、線繞濾芯、熔噴濾芯、微孔濾芯及多功能濾芯。因濾材的不同，過濾孔徑也不相同。精密過濾是介于砂濾（粗濾）與超濾之間的一種過濾，過濾孔徑一般在0.1-120μm范圍。同種形式的濾材，按外形尺寸又分為不同的規格。線繞濾芯（又稱蜂房濾芯）有兩種：一種是聚丙烯纖維-聚丙稀骨架濾芯，最高使用溫度60℃；另一種是脫脂棉纖維-不銹鋼骨架濾芯，最高使用溫度120℃。
四、精密過濾器特征
1．材質及結構

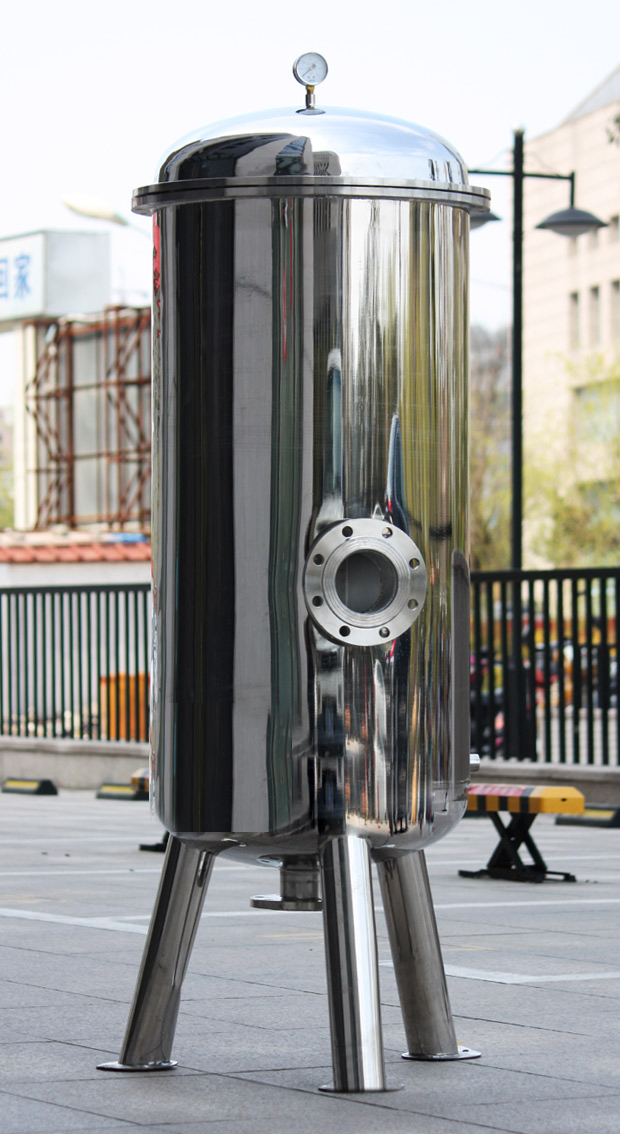

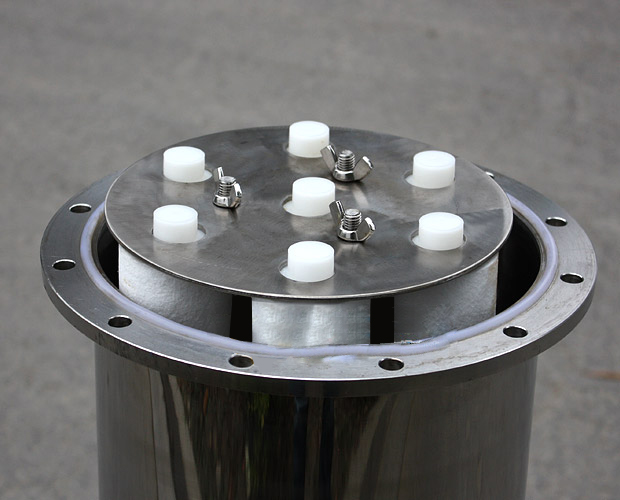

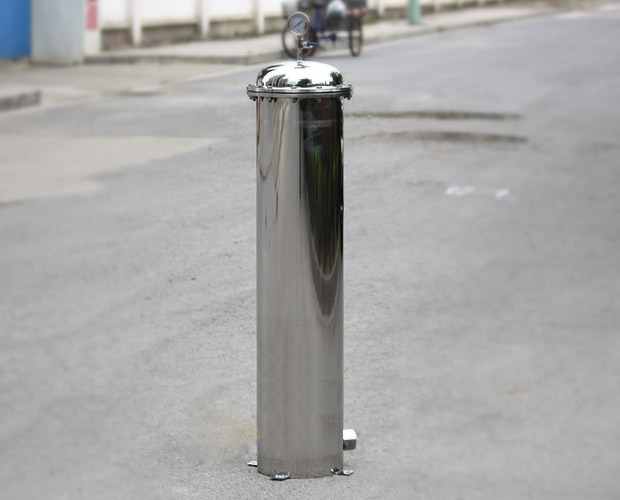

圓柱形殼體，304、316L不銹鋼，可選炭鋼及樹脂殼體；配以單支或多支濾芯。
2、規格

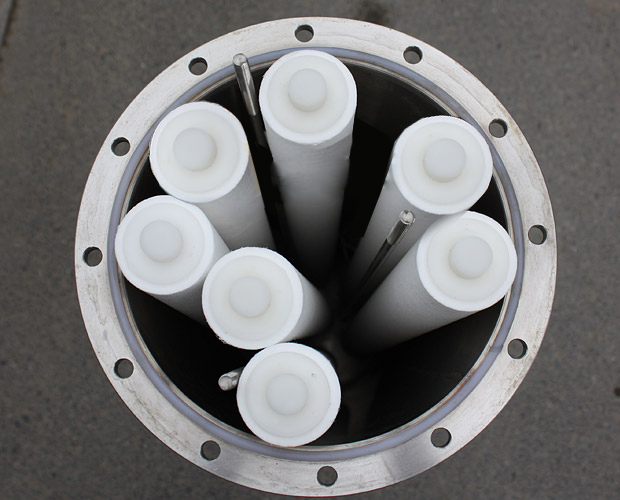

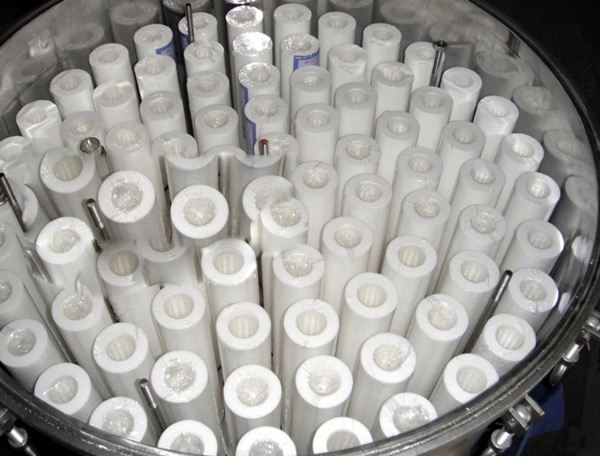

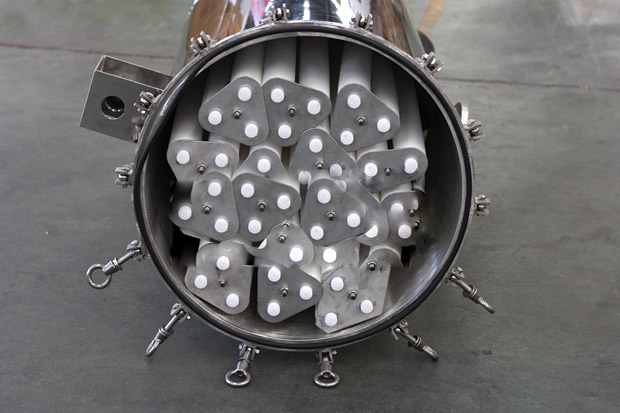

濾芯數量：單支或多支濾芯。
濾芯長度：單節、二節、三節、四節（每10″為一節）；
濾芯安裝形式：國際通用平壓式、卡入式和插入式；

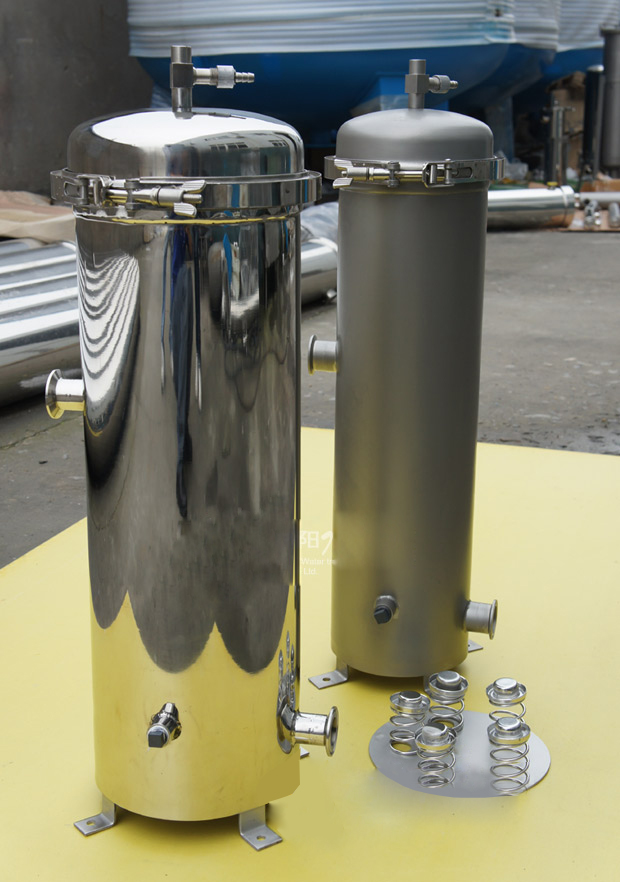

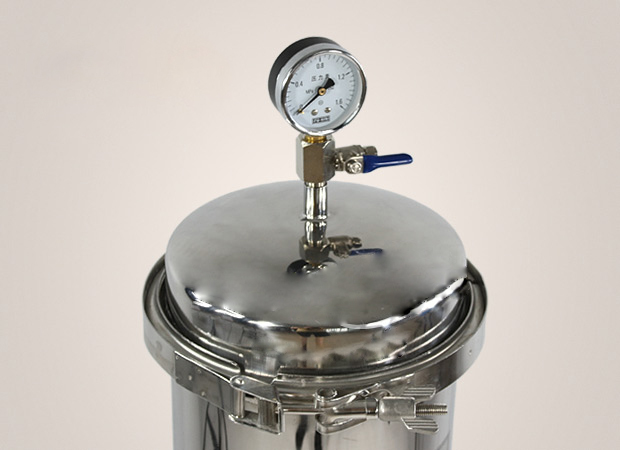

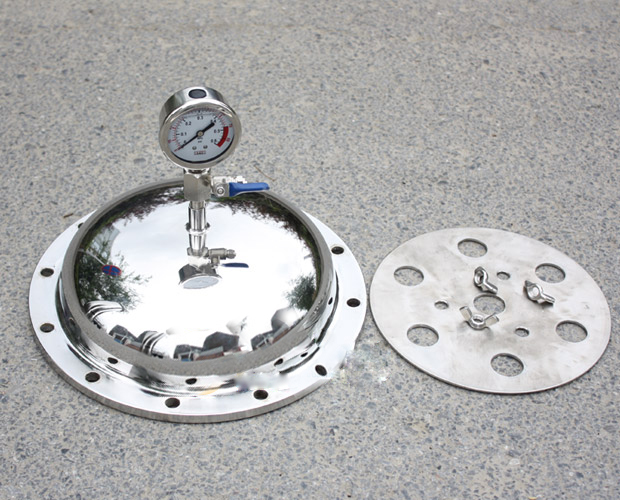

筒體與底座聯接方式：快開型、法蘭型；
介質進、出口連接方式：快開型、螺紋型、和法蘭型；
可過濾介質：液體、氣體。
3．性能特點
（1）過濾精度高，濾芯孔徑均勻；
（2）過濾阻力小，通量大、截污能力強，使用壽命長；
（3）濾芯材料潔凈度高，對過濾介質無污染；
（4）耐酸、堿等化學溶劑；
（5）強度大，耐高溫，濾芯不易變形；
（6）價格低廉，運行費用低，易于清洗，濾芯可更換。
五、精密過濾器的作用
精密過濾器常設置在壓力過濾器之后，用于去除液體中細小微粒，以滿足后續工序?qū)M水的要求。有時也設置在全套水處理系統未端，來防止細小微粒進入成品水常用的濾芯有以下幾種規格：0.1、 0.2、 0.5、 0.8 、1、 2 、3、 5 、10 、20、 30 、50 、75 、100、120μm，精密過濾器常作為電滲析、離子交換、反滲透、超濾等裝置的保安過濾器使用
|
封頭筒體連接類型 |
罐體尺寸 |
筒體板厚 |
封頭厚度 |
進出水接口 |
|
卡箍 |
φ180*3芯*20寸 |
1.5 |
2 |
1寸內絲 |
|
卡箍 |
φ200*5芯*20寸 |
1.5 |
2 |
1.2-1.5寸內絲 |
|
卡箍 |
φ200*5芯*30寸 |
1.5 |
2 |
1.2-1.5寸內絲 |
|
卡箍 |
φ200*5芯*40寸 |
1.5 |
2 |
1.5寸內絲 |
|
普通法蘭 |
φ250*7芯*20寸 |
1.5 |
2 |
1.5寸內絲 |
|
普通法蘭 |
φ250*7芯*30寸 |
1.5 |
2 |
2寸內絲 |
|
普通法蘭 |
φ250*7芯*40寸 |
1.5 |
2 |
2寸內絲 |
|
普通法蘭 |
φ300*10芯*20寸 |
1.5 |
2 |
2寸內絲 |
|
普通法蘭 |
φ300*10芯*30寸 |
1.5 |
2 |
2寸內絲 |
|
普通法蘭 |
φ300*10芯*40寸 |
1.5 |
2 |
2寸內絲 |
|
普通法蘭 |
φ350*15芯*30寸 |
2.0 |
2.5 |
DN50法蘭 |
|
普通法蘭 |
φ350*15芯*40寸 |
2.0 |
2.5 |
DN65法蘭 |
|
普通法蘭 |
φ400*20芯*40寸 |
2.0 |
2.5 |
DN65法蘭 |
|
普通法蘭 |
φ450*25芯*40寸 |
2.5 |
3 |
DN80法蘭 |
|
普通法蘭 |
φ500*30芯*40寸 |
2.5 |
3 |
DN80法蘭 |
|
普通法蘭 |
φ550*36芯*40寸 |
3.0 |
3 |
DN100法蘭 |
|
普通法蘭 |
φ600*40芯*40寸 |
3.0 |
3 |
DN100法蘭 |
|
普通法蘭 |
φ700*60芯*40寸 |
3.0 |
3 |
DN125法蘭 |
|
普通法蘭 |
φ750*70芯*40寸 |
3.0 |
4 |
DN125法蘭 |
|
普通法蘭 |
φ800*80芯*40寸 |
3.0 |
4 |
DN125法蘭 |
|
