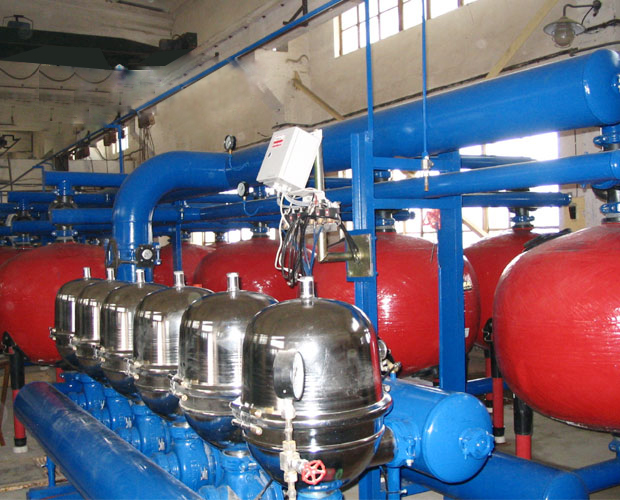

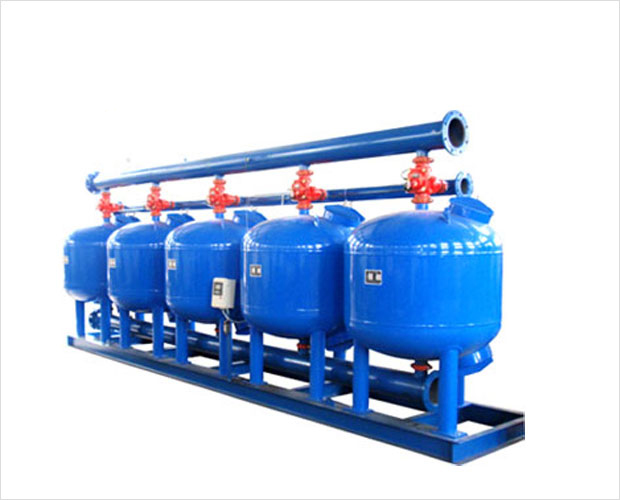

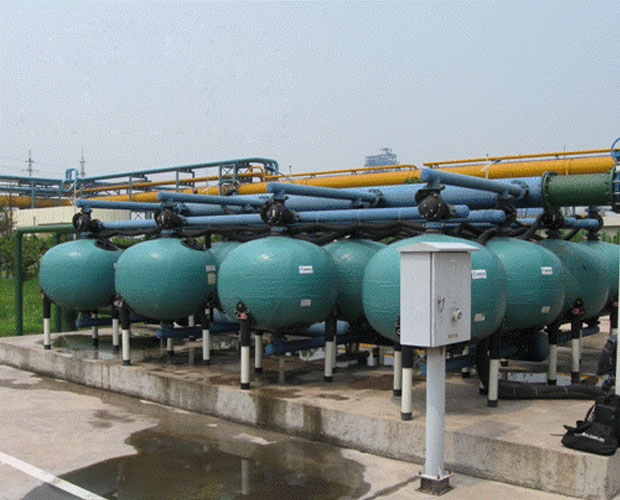

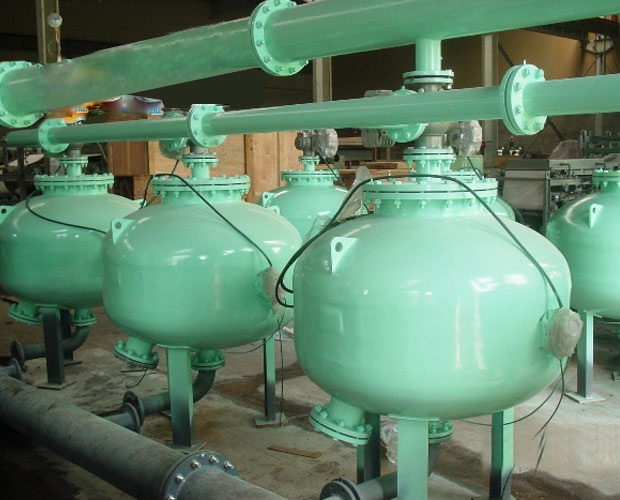

LDL淺砂快速過濾器
本公司結合國外的技術經過多年的努力，研制出全新一代具有自主知識產權的新型過濾器LDL淺砂快速過濾器系統，該產品具有結構緊湊，自動化程度高，其獨特的結構可使出水濁度在0.5 NTU以下，雜質過濾精度可達5微米。本設備可自動反洗，產品不但功能卓越，而且運行成本低廉。
LDL淺砂快速過濾器工作原理：
正洗過濾狀態：
當系統處于過濾狀態時,未經過濾的水通過自行研制獨特的布水器均勻布水,水以層流狀態通過濾器內的填料層(精制均粒石英砂/石榴石)。當水流過填料層時,雜質被截留在填料層內。過濾器底部有多個均勻分布的集水器,將過濾后的水均勻地收集并引出,平流過濾,可以使過濾器在高流速下過濾,仍可達到較好過濾的效果。
反洗狀態：
隨著雜質在填料層中不斷聚積,內部壓頭損失將不斷增大。當進、出水壓頭損失達到設定值時,系統將自動激活定壓裝置使其轉換至反洗狀態,當此臺反洗結束，水力閥改變給水方向從而實現逐臺反洗,更便于清洗聚積起來的雜質。
當系統處于反洗狀態時,過濾仍然繼續運行,其中要進行反洗的標準單元玻璃鋼罐不進行過濾,系統中其它標準單元罐子仍然在過濾。過濾后的清潔水部分用來反洗標準單元罐子,其余仍送到用戶處。反沖洗污水則通過水力閥的反洗排水口被排出。在全自動高效過濾系統中,特殊的集水器設計可使填料之間填料相互搓洗,最大限度地提高反沖洗效率,減少所需的反洗水（清潔水）,同時反洗時沒有跑料現象。一個標準單元反洗為2分鐘,反沖洗結束，標準單元砂罐子內部壓頭損失減小到合理范圍,定壓裝置給出復原信號，水力閥恢復到過濾狀態,下一個標準單元砂缸則準備進入反洗狀態。
LDL淺砂快速過濾器產品特點：
1.體積小、易安裝、節省空間?？蓱敉獍惭b、無須建房，節省土建造價，設備占地面積極小，可室內室外安裝，也可上下分層安裝，適應性強；
2.設備防腐性能好，適用壽命長。
3.過濾水量大，過濾效果好，過濾流速快，正常濾速可在40m/h左右，根據水質可達60m/h；過濾器反洗采用產品水，且不必設增壓泵和反洗泵；反洗歷時2-3min，反洗水量<3m3，過濾精度高，雜質過濾精度可在0.10mm以下，出水濁度可小于0.5NTU。過濾系統由標準單元砂缸組成，過濾流量可從30.6立方米/小時增至2500立方米/小時。
4.自動反沖洗：該設備反沖洗由智能控制系統自動識別與控制，無需人工干預，即使水中懸浮物發生波動，該設備可能自動適應。
5.供水不間斷；該設備反沖洗時，過濾過程同時進行，系統照常供水。
6.采用獨特的布、集水裝置，由于該過濾系統獨特的布水系統及分布非常均勻的集水器使得在整個過濾過程水流呈層狀流，過濾砂床平面在過濾過程中始終平整，出水水質穩定。
7.采用精制優選石英砂或石榴石作為過濾介質，根據水質情況進行選擇，濾料粒徑最小可0.16mm的均質濾料
8.長期運轉費用低，省電、省水、省維修費用。
省電：系統擁有獨特的自動反沖洗閥，砂過濾罐的反沖洗不是同時進行，而是在系統正常運轉情況下，逐個輪流反沖洗，不需要考慮設置反沖洗水泵。同時與其他砂過濾設備相比，其所需要的過濾水泵揚程要低6-7m。
省水：系統由于其獨特的補水器及集水器，統一規格罐體，使得反沖洗時不需要壓縮空氣就能使介質層非常均勻的膨脹進行有效地反沖洗。反沖洗所用的水是過濾過的清潔水，故所消耗的反沖洗水量小。單個罐的反沖洗水量?jī)H為1m3/分，反沖洗時間為2-3分鐘。
LDL淺砂快速過濾器技術數據：
過濾介質和流量：
LDL可以使用常見的各種過濾介質，但主要是使用石英沙，根據過濾的要求，推薦兩種精度的石英砂：
|
過濾精度 |
底部沙子（蓋住蘑菇形集水器） |
上面沙子（12-38cm厚） |
推薦流量 |
反沖洗流量 |
|
一般過濾 |
1.2-2.0 mm |
1.2-2.0mm |
40-50 m3/h |
35-55m3/h |
|
精過濾 |
1.2-2.0 mm |
0.5-0.8mm |
15-25 m3/h |
25-40m3/h |
LDL淺砂快速過濾器常見過濾系統組合
|
單元數 |
型號 |
占地長x寬x高 (m) |
過濾面積 |
粗過濾流量T/H |
精過濾流量 T/H |
重量KG |
沙子重量KG |
|
1 |
LDL-1 |
1.22 x 1.22 x 2 |
1.16 |
40-50 |
15-25 |
120 |
860 |
|
2 |
LDL-2 |
2.64 x 1.22 x 2 |
2.32 |
80-100 |
30-50 |
240 |
1720 |
|
3 |
LDL-3 |
3.96 x 1.22 x 2 |
3.48 |
120-150 |
45-75 |
360 |
2580 |
|
4 |
LDL-4 |
5.28 x 1.22 x 2 |
4.64 |
160-200 |
60-100 |
480 |
3440 |
|
5 |
LDL-5 |
6.95 x 1.22 x 2 |
5.80 |
200-250 |
75-125 |
600 |
4300 |
|
6 |
LDL-6 |
8.32 x 1.22 x 2 |
6.96 |
240-300 |
90-150 |
720 |
5160 |
*.對于更大的流量可以采用更多的過濾單元連接在一起
管道材料：碳鋼噴涂聚酯，或者PP塑料；閥門材料：鑄鋼，或PVC等塑料
管道接口：標準DIN接口，尺寸按照實際要求 |
